Un bouton poussoir ne maintient jamais son contact : il envoie une impulsion et revient en position repos. Sans dispositif de mémorisation en aval, rien ne reste allumé. Comprendre ce principe conditionne le choix du schéma de branchement et du matériel associé (télérupteur, relais, ou montage direct sur charge impulsionnelle).
Contact NO, contact NF : ce qui se passe électriquement quand on appuie
Le bouton poussoir standard utilisé en éclairage résidentiel exploite un contact normalement ouvert (NO). Au repos, le circuit est coupé. L’appui ferme le contact, la phase transite, le relâchement rouvre immédiatement.
C’est la différence fondamentale avec un interrupteur classique, qui bascule et reste en position. Un interrupteur mémorise mécaniquement l’état du circuit. Le poussoir, lui, ne mémorise rien.
Conséquence directe : si vous câblez un poussoir NO en série avec une lampe, la lampe s’allume tant que vous maintenez l’appui. Vous relâchez, elle s’éteint. Pour qu’un appui bref allume durablement un point d’éclairage, il faut un organe de mémorisation dans le circuit.

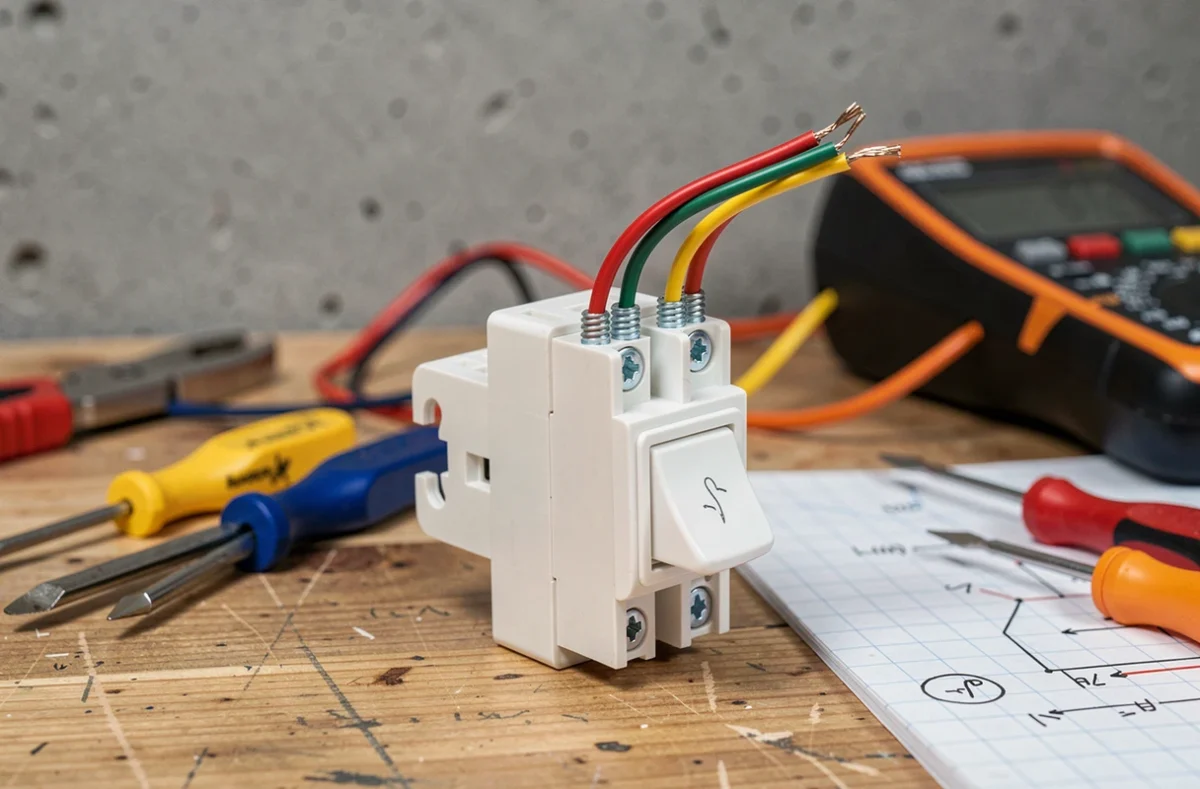

Identifier les bornes en moins de 30 secondes
Retournez le mécanisme. Deux bornes marquées NO (ou symbolisées par un contact ouvert) indiquent un poussoir standard. Si vous voyez une borne COM et une borne NO, le câblage reste identique : la phase arrive sur COM, le retour part de NO vers l’organe de commande.
Un poussoir avec borne NC (normalement fermé) sert à d’autres usages, comme les circuits d’alarme ou d’arrêt d’urgence. En éclairage domestique, nous travaillons systématiquement sur du NO.
Branchement bouton poussoir direct : le cas de la sonnette
Le montage direct (poussoir sans télérupteur) fonctionne uniquement quand la charge tolère un fonctionnement impulsionnel. La sonnette est le cas d’école : elle sonne tant qu’on appuie, elle s’arrête quand on relâche.
Le schéma utilise trois conducteurs :
- La phase (fil rouge ou marron) arrive sur la borne COM du poussoir
- Le retour (fil orange ou violet) part de la borne NO vers la borne d’entrée de la sonnette ou du carillon
- Le neutre (fil bleu) alimente directement la sonnette depuis le tableau
Ce branchement simple convient aussi à une gâche électrique commandée par bouton poussoir. Le poussoir se câble en série sur la boucle basse tension entre le transformateur et la gâche. Attention : coupez le disjoncteur 230 V avant toute intervention, même si la gâche fonctionne en basse tension, car le transformateur reste raccordé au réseau.
Pourquoi un bouton poussoir seul n’allume pas une lampe durablement
Nous l’avons posé plus haut : le contact NO ne se maintient pas. Pour un circuit d’éclairage permanent, le poussoir doit piloter un télérupteur ou un relais, pas alimenter la lampe directement.
Le télérupteur est un relais bistable. Chaque impulsion reçue sur sa bobine fait basculer le contact de puissance : ouvert devient fermé, fermé devient ouvert. C’est lui qui « mémorise » l’état allumé ou éteint.
Télérupteur ou relais : comment trancher
Le télérupteur unipolaire couvre la majorité des installations d’éclairage résidentiel. Il se loge sur rail DIN dans le tableau, occupe un module, et supporte plusieurs boutons poussoirs câblés en parallèle.
Un relais de puissance (contacteur) se justifie pour des charges plus importantes ou quand vous devez commuter plusieurs circuits simultanément. En éclairage standard, le télérupteur suffit.
Schéma de branchement poussoir sur télérupteur : câblage pas à pas
Le circuit se décompose en deux parties indépendantes : le circuit de commande (poussoirs vers bobine) et le circuit de puissance (télérupteur vers lampes).
Circuit de commande
La phase part du disjoncteur de protection et arrive sur la borne COM du premier bouton poussoir. La borne NO de chaque poussoir est reliée à la borne A1 du télérupteur (entrée bobine). La borne A2 (sortie bobine) se raccorde au neutre.
Point technique souvent mal expliqué : quand plusieurs poussoirs commandent le même point lumineux, ils se câblent en parallèle entre la phase et la borne A1. Chaque poussoir reçoit la phase sur sa borne COM, et chaque borne NO rejoint le même fil qui va à A1. Peu importe lequel est actionné, l’impulsion arrive sur la bobine.
Circuit de puissance
La phase (protégée par le même disjoncteur ou un disjoncteur dédié selon le calibre) entre sur la borne 1 du télérupteur. La borne 2 envoie le retour lampe vers le point d’éclairage. Le neutre et la terre arrivent directement aux luminaires depuis le tableau.
- Section de fil pour le circuit de commande : 1,5 mm² minimum
- Protection : disjoncteur adapté au calibre du télérupteur (vérifier la notice du fabricant)
- Tous les poussoirs en parallèle sur la même ligne de commande, jamais en série
Erreurs de câblage fréquentes sur un circuit poussoir
Câbler les poussoirs en série au lieu de les câbler en parallèle empêche le fonctionnement dès qu’un seul poussoir est en position repos (contact ouvert). Deux poussoirs en série ne laissent passer l’impulsion que si les deux sont enfoncés simultanément, ce qui n’a aucun sens en éclairage.
Autre piège : confondre un interrupteur va-et-vient avec un bouton poussoir. Un va-et-vient possède trois bornes (L, 1, 2) et fonctionne par permutation. Le raccorder sur un télérupteur envoie la phase en permanence sur A1, ce qui fait « grésiller » la bobine et détruit le télérupteur à court terme.
Vérifiez aussi que la borne A2 du télérupteur est bien raccordée au neutre. Un oubli sur cette borne empêche la bobine de s’exciter : les poussoirs semblent morts, alors que le problème vient du retour neutre manquant.
Le choix entre branchement direct et montage via télérupteur se résume à une question de maintien du contact. Si la charge doit rester alimentée après le relâchement du doigt, le télérupteur (ou un relais équivalent) est la seule solution normative en installation résidentielle. Si la charge fonctionne par impulsions (sonnette, gâche), le poussoir suffit en câblage direct.
