Vous disposez d’une alimentation triphasée 380V et vous souhaitez faire fonctionner des équipements en 220V monophasé. Le passage d’un schéma électrique 380V en 220V ne se limite pas à redistribuer des fils : la protection différentielle doit être repensée en même temps, sous peine de rendre l’installation dangereuse ou non conforme.
Passage du triphasé 380V au monophasé 220V : ce qui change au tableau
En triphasé, le courant circule entre trois phases. La tension entre deux phases atteint 380V. En monophasé 220V (en réalité 230V selon la norme actuelle), on utilise une seule phase et le neutre.
Lire également : Tôle d'acier galvanisé : protection, usages et limites à connaître
Quand on transforme l’installation, on récupère donc jusqu’à trois circuits monophasés distincts, chacun composé d’une phase et du neutre commun. Le neutre, souvent absent ou inutilisé dans certaines anciennes installations triphasées, doit impérativement être présent et correctement raccordé sur chaque départ.
Vous avez déjà vu un tableau avec quatre fils en entrée (trois phases plus neutre) et un seul disjoncteur général ? C’est typiquement le cas d’un ancien branchement triphasé. Chaque circuit monophasé doit recevoir son propre disjoncteur divisionnaire, calibré en fonction de la section du câble et de l’appareil alimenté.
A lire aussi : Construire une fondation sur un terrain en pente : méthodes et conseils
Protection différentielle 30 mA : dimensionner selon la norme NF C 15-100
La protection différentielle détecte les fuites de courant vers la terre. Si un défaut survient (fil abîmé, contact avec l’eau), le différentiel coupe le circuit avant que le courant de fuite ne devienne dangereux pour une personne.
La version 2024 de la norme NF C 15-100, qui devient l’unique référence applicable pour les installations neuves et rénovations lourdes à partir de septembre 2025, impose des règles précises.
Nombre minimum d’interrupteurs différentiels
- Au minimum deux dispositifs différentiels 30 mA par logement, placés en tête de rangée dans le tableau électrique.
- Au-delà de 100 m² de surface, il faut plus de trois interrupteurs différentiels pour répartir correctement les circuits en aval.
- Tous les circuits terminaux (prises, éclairage, chauffage) doivent être protégés par un DDR de sensibilité inférieure ou égale à 30 mA.

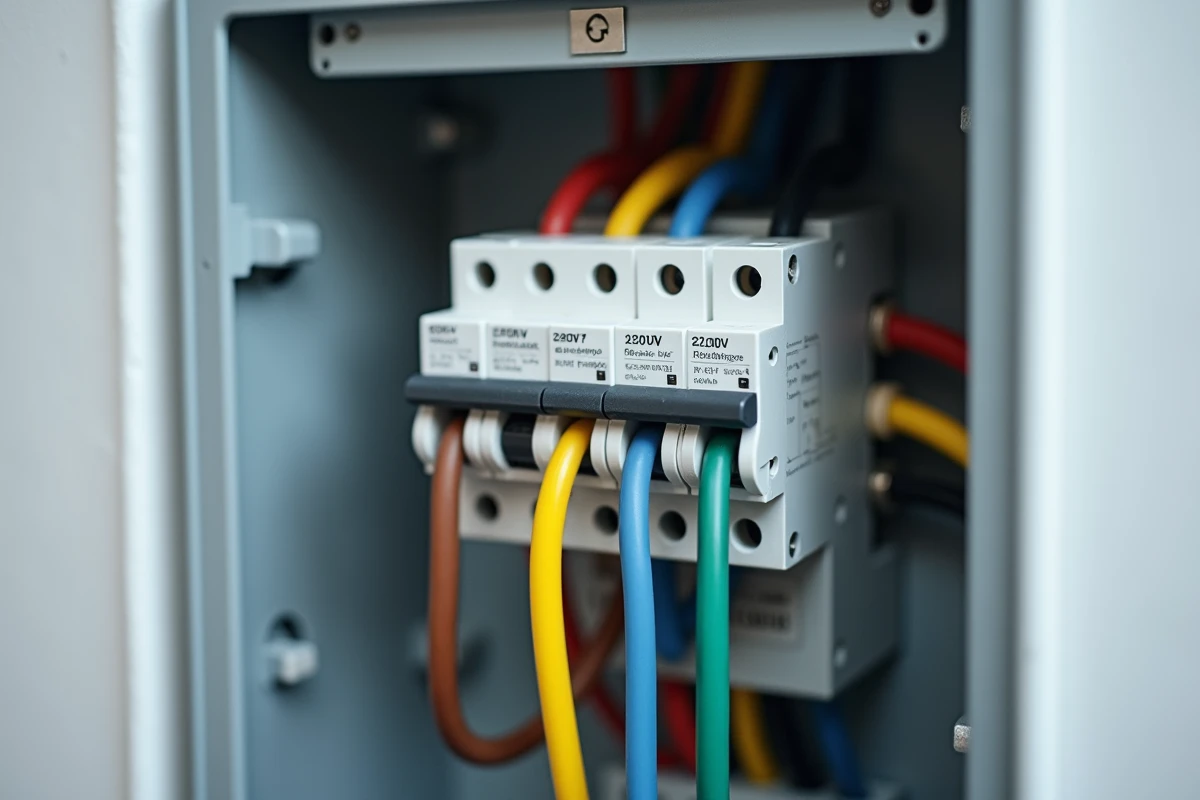

Lors d’une conversion 380V vers 220V, le tableau doit être entièrement revu. L’ancien disjoncteur tétrapolaire ne suffit plus. Chaque rangée du nouveau tableau comporte un interrupteur différentiel en amont et des disjoncteurs divisionnaires en aval.
Type A, type AC ou type F : lequel choisir
Le type de différentiel dépend de ce que le circuit alimente. Un interrupteur différentiel de type AC détecte les fuites de courant alternatif classique. Le type A ajoute la détection des composantes continues pulsées, ce qui le rend obligatoire pour les circuits alimentant une plaque de cuisson, un lave-linge ou une borne de recharge.
Depuis 2024, les équipements avec variateur de vitesse (pompe à chaleur, climatisation, certaines motorisations électroniques) doivent être protégés par un différentiel de type F. Ce point est souvent ignoré lors d’une conversion 380V en 220V, notamment quand une pompe ou un moteur reste sur l’installation.
Schéma électrique 380V en 220V avec moteur : le cas du contacteur
Un moteur triphasé 380V ne fonctionne pas directement sur du 220V monophasé. Deux solutions existent : remplacer le moteur par un modèle monophasé, ou intercaler un variateur de fréquence qui reconstitue un signal triphasé à partir du 220V.
Dans le second cas, le schéma de câblage intègre un contacteur commandé en 220V, un relais thermique pour la surcharge, et le variateur lui-même. Le variateur impose un différentiel de type F en amont, car il génère des courants de fuite à haute fréquence que les types AC et A ne détectent pas correctement.
Le relais thermique se place entre le contacteur et le moteur. Il protège contre les surintensités prolongées, par exemple si le moteur se bloque. Le disjoncteur moteur, lui, protège contre les courts-circuits. Ces deux protections sont complémentaires, pas interchangeables.
Équilibrage des phases et section des conducteurs au tableau
Quand on conserve un abonnement triphasé tout en alimentant des circuits monophasés, il faut répartir la charge de façon équilibrée entre les trois phases. Un déséquilibre trop marqué provoque des déclenchements intempestifs du disjoncteur de branchement.
En pratique, on regroupe les gros consommateurs (four, chauffe-eau, pompe) sur des phases différentes. Les circuits d’éclairage et de prises courantes sont distribués sur les trois phases de manière homogène.
- Vérifier que la section des conducteurs existants est compatible avec le calibre du disjoncteur divisionnaire choisi.
- Ne jamais ponter deux phases ensemble pour « augmenter la puissance » sur un circuit monophasé : cela crée un court-circuit entre phases.
- Le neutre doit être de même section que la phase sur chaque circuit monophasé, ce qui n’était pas toujours le cas sur les anciennes installations triphasées.
- Un peigne de raccordement adapté au type de différentiel (type A, AC ou F) simplifie le câblage et réduit les erreurs de serrage aux bornes.
Détecteur d’arc électrique : anticipation utile pour une rénovation 380V/220V
Au-delà du différentiel, un dispositif encore peu répandu mérite attention lors d’une rénovation lourde : le détecteur d’arc électrique (DPDA). Il repère les arcs provoqués par un câble endommagé ou un contact desserré, situations où le différentiel ne déclenche pas car il n’y a pas de fuite vers la terre.
Ce type de protection n’est pas encore obligatoire dans tous les cas, mais sa généralisation est en discussion pour les prochaines évolutions normatives. L’installer dès maintenant sur les circuits les plus sensibles (chambre, salon) représente un investissement modeste qui renforce la sécurité à long terme.
Transformer un schéma électrique 380V en 220V demande de reprendre le tableau dans son ensemble. La protection différentielle, le calibre des disjoncteurs et le choix du type de DDR forment un tout cohérent. Un tableau bien dimensionné protège les personnes et les équipements, à condition de respecter la version en vigueur de la norme NF C 15-100 et d’adapter chaque circuit à l’appareil qu’il alimente réellement.
